1 機床的安裝方式及特點

　　機床安裝方式主要有剛性連接與彈性連接兩種。

　　剛性連接

　　機床安裝時，在機床底座與混凝土基礎之間放置可調整機床水平的剛性墊鐵，同時將地腳螺栓放入基礎上的預留孔和機床底座的螺栓孔內，先將機床初步調整到水平位置，再將混凝土砂漿灌入基礎上的預留孔內，待灌入的混凝土強度達到＞80%時，再對機床水平位置進行精確調整，當達到規定的安裝水平后，擰緊地腳螺栓上的螺母，將機床和墊鐵一起緊固在基礎上，并確保不破壞已達到規定的安裝水平。

　　采用剛性連接的機床一般安裝在單獨基礎(或局部加厚地坪)上，基礎的厚度與機床的質量、精度、剛性、外形尺寸、地質資料等因素有關，其最小厚度可由埋入基礎內的地腳螺栓長度來確定。一般地腳螺栓預留孔的深度要大于地腳螺栓埋入孔內的長度，基礎的最小厚度大于地腳螺栓預留孔的深度。基礎的厚度較大。表1列出了部分中小型機床地腳螺栓預留孔的深度和基礎最小厚度參考值。

表1 剛性連接時部分中小型機床基礎的最小厚度參考值

　　彈性連接

　　機床安裝時，在機床底座與混凝土地坪之間放置可調整機床水平的防振墊鐵，并將機床精確地調整到規定的水平位置。機床與防振墊鐵之間可以用螺栓緊固或不緊固，機床與地坪之間不緊固，機床安裝較剛性連接方便，安裝時間短，并具有隔振作用。但剛度、穩定性較差，振動大的機床一般不宜采用簡單的彈性連接的方法，可采用帶有附加基礎件的組合彈性連接，也有較顯著效果。

　　采用彈性連接的中小型機床均可直接安裝在混凝土地坪上。國內曾對76家工廠機床安裝在地坪上的情況進行過調查統計，并做了有關的專題試驗，提出了可安裝在混凝土地坪上的中小型普通機床，其類型、機床質量和對地坪的要求見表2。

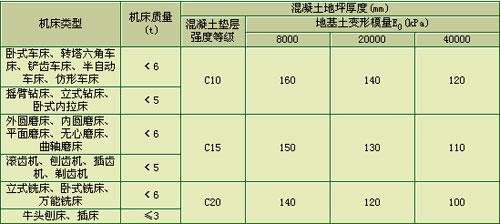

表2 中小型普通機床安裝在地坪上的要求

    卡盤車床這類剛性好的機床，采用有阻尼的彈性連接時，可改善其動態特性。

　　從表2與表1的比較中可見地坪的厚度小于基礎的厚度，不需要預留地腳螺栓孔，施工方便，成本低。
