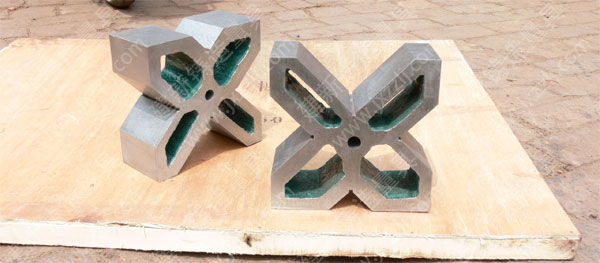

V型架
V型架按JB/T8047-95標準制造，采用HT200材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
V型架用途：用來安放軸，套筒，圓盤等圓形工件，以便找中心與劃出中心線。V型架適用于精密軸類零部件的檢測，劃線，定位等，是平臺測量中的重要輔助工具。
V型架材質：鑄鐵材質或大理石材質，可分為鑄鐵V型架和花崗石V型架。按是否帶磁性分為普通和磁性V型架，磁性V型槽部分及底部均帶有磁力，可固定被測工件使用方便。
V型架精度等級：分為高精度，普通精度兩種。
關于建新(About JianXin)
建新鑄造公司是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商，出口商。產品線包括鑄鐵平臺平板，三維柔性焊接平臺、試驗平臺、鐵地板、三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌，機床機械鑄件，花崗石平臺及量具等，多年來積累了大量的行業經驗，為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業，業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點，歡迎您的來訪或者電話交流！
| 規格mm | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽兩側面對稱度 | V型槽對端面的垂直度 | |||||
| 精度等級um | ||||||||||
| 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 35×35×30 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
| 65×65×50 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
| 105×105×78 | 3 | 5 | 8 | 15 | 8 | 15 | 16 | 30 | 8 | 15 |
| 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | 12 | 25 | ||
| 150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||
| 200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | ||||
| 300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | 25 | 35 | ||
