劃線平臺

首頁 產品中心 鑄鐵平臺平板系列

劃線平臺

劃線平臺,劃線平臺廠家,鑄鐵劃線平臺
用鑄鐵制成,表面經過精刨或刮削加工,是劃線時依靠的基準平面。要保持平面的精度,嚴禁撞擊,要經常保持清潔,防止銹蝕。中小型平板一般放置在木制支架上,高度約600~900mm。大型平板由若干塊拼成,一般用千斤頂支撐,高度宜低些。平板放置時要調好水平。

劃線平臺是廣泛用于機械行業精密測試、檢驗、劃線的重要工具。



劃線平臺

劃線平臺

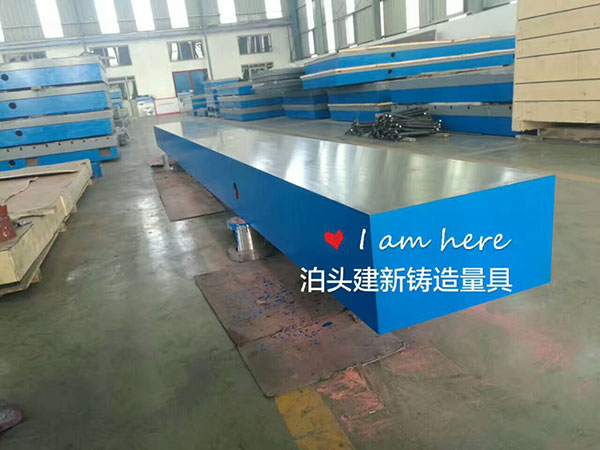

長條劃線平臺

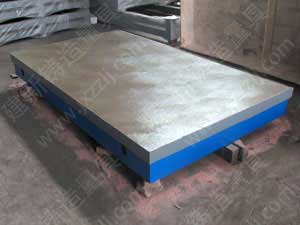

劃線平板

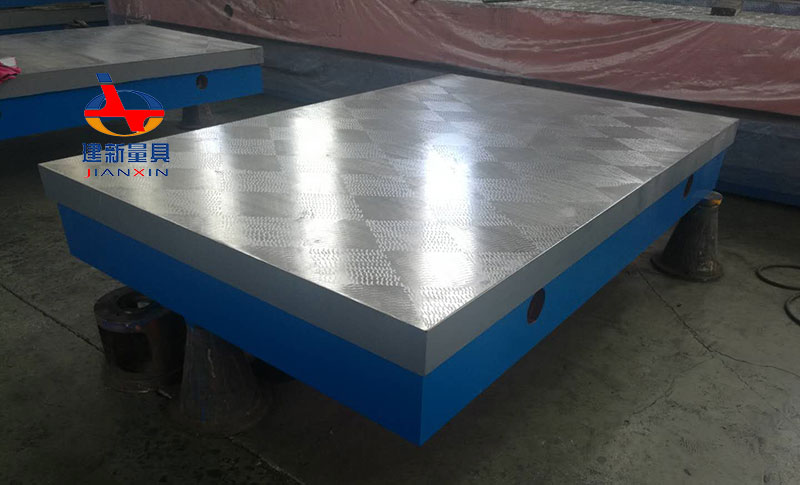

劃線平臺

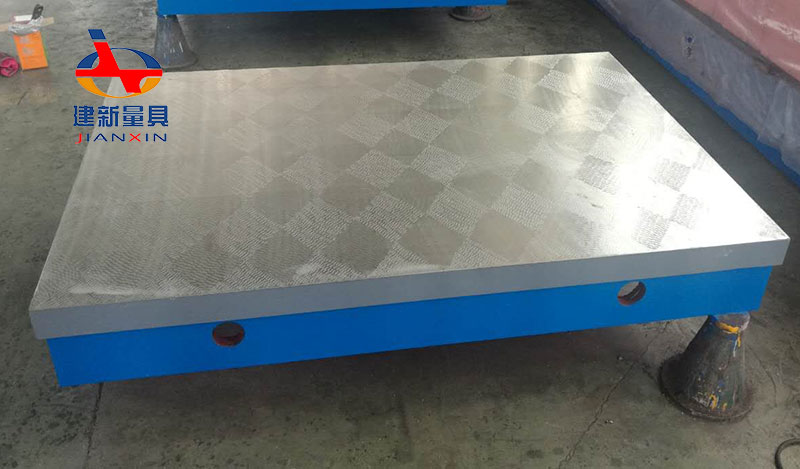

鑄鐵劃線平臺:

用鑄鐵制成,表面經過精刨或刮削加工,是劃線時依靠的基準平面。要保持平面的精度,嚴禁撞擊,要經常保持清潔,防止銹蝕。中小型平板一般放置在木制支架上,高度約600~900mm。大型平板由若干塊拼成,一般用千斤頂支撐,高度宜低些。平板放置時要調好水平。



劃線平臺平板用途:

用于機械、發動機的動力實驗,設備調試,具有較好的平面穩定性和韌性,表面帶有T型槽,可以用來固定實驗設備。



劃線平板平臺材質:

高強度鑄鐵HT200-300工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品 的精度穩定,耐磨性能好。



劃線平臺規格:

100*100—3000*6000,(大于此規格的裝配平臺可以拼裝使用或按圖紙訂做。)



劃線平臺精度:

按國家標準計量檢定規程執行,分別為0、1、2、3四個等級。



劃線平臺作用:

按照用途分:

劃鐵平板(劃線平臺)可以分為:鑄鐵平板、基礎平板、劃線平板、檢驗平板、鉚焊平板、焊接平板、火工平板、鉗工平板、研磨平板、刮痧平板、壓沙平板、試驗平板、機床工作臺(如:落地鏜床工作臺)、三座標平板、模具墊板、拼裝平板(也叫裝配平板)。

或:鑄鐵平臺、基礎平臺、劃線平臺、檢驗平臺、鉚焊平臺、焊接平臺、火工平臺、鉗工平臺、研磨平臺、刮痧平臺、壓沙平臺、試驗工作臺(如:振動試驗工作臺簡稱振動試驗臺)、機床工作臺(如:落地鏜床工作臺)、三座標平臺、模具工作臺、拼裝平臺(也叫裝配平臺)。

按照形狀分類:普通平板(普通平臺)、圓形平板(也叫圓平板/圓平臺/圓形平臺)、方平板(方平臺)

按照表面工藝可以分為:平面平板和T型槽平板(T型槽平臺)



歡迎來我公司考察咨詢。建新量具(www.idataruc.com),歡迎您!

關于建新(About JianXin)

建新鑄造公司是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商,出口商。產品線包括鑄鐵平臺平板,三維柔性焊接平臺、試驗平臺、鐵地板、三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌,機床機械鑄件,花崗石平臺及量具等,多年來積累了大量的行業經驗,為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業,業界口碑一直非常良好。

我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點,歡迎您的來訪或者電話交流!

建新鑄造量具公司

建新鑄造電話

劃線平臺規格:

100*100—3000*6000,(大于此規格的裝配平臺可以拼裝使用或按圖紙訂做。)

①100mm×200mm-------------400mm×400mm(本規格適用于研磨壓砂平板)精度為0級、1級、2級。

②400mm×600mm-------------1500mm×2500mm(本規格適用于人工刮研平板)精度為1級、2級、3級。

③1500mm×3000mm----------2000mm×3000mm(本規格適用于人工刮研平板)精度為2級、3級、精刨。

④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。

鑄鐵平臺規格

規格
(長×寬)
mm
精度等級
0級 1級 2級 3級
平面度公差(um)
200×200 3.5 7 14 27
300×200 4 8 15 30
300×300 4 8 15 30
300×400 4 8 16 32
400×400 4.5 8.5 17 34
400×500 4.5 9 18 35
400×600 5 10 19 37
500×500 5 10 19 37
500×600 5 10 19 39
500×800 5.5 11 21 43
600×800 5.5 11 22 44
600×900 6 11.5 23 46
1000×750 6 12.5 25 50
1000×1000 7 13.5 27 54
1000×1200 7 14 29 58
1000×1500   16 32 63
1000×2000   18.5 37 74
1500×2000   20 40 80
1500×2500   22.5 45 90
1500×3000   25 50 100
2000×2000   22 44 88
2000×3000   27 53 106
2000×4000   32 64 127
2000×5000   37 75 150
2000×6000   43 86 172
2000×7000   49 97 194
2000×8000   54.5 109 218
2500×3000   28.5 57 114
2500×4000   33 67 133
2500×5000   39 77 154
2500×6000   44 88 176
2500×7000   50 99 198
2500×8000   55 110 221
3000×3000   30.5 61 122
3000×4000   35 70 140
3000×5000   40 80 160
3000×6000   45 90.5 181
3000×7000   51 101 203
3000×8000   56 112.5 225
4000×4000   39 78 156
4000×5000   43 87 174
4000×6000   48 96.5 193
4000×7000   53 107 213.5
4000×8000   59 117 235
